一、 公司情况说明书

1.1、企业基本情况
合肥市环宇智能工程有限公司成立于2007年，是国内智能化整体解决方案的集成商和供应商之一。公司以雄厚的技术力量为依托，致力于建筑智能化及建筑节能的合作创新、软件开发、推广和应用，提供全面的建筑智能化解决方案。
公司主要从事建筑智能化及建筑节能服务，包括楼宇管理自动化系统工程、综合布线系统工程、机房建设系统工程、计算机网络系统工程、程控交换机系统工程、广播系统工程、安防系统工程、有线电视系统工程、一卡通系统工程、 LED 显示系统工程、多媒体会议室系统工程的方案咨询、规划设计、设备提供、安装维护、系统集成及增值服务。通过将智能化技术广泛运用于小区、 大厦、医疗、金融、政府、工业园、场馆、院校、电力等多个领域，已建工程业务遍及各行各业，为客户提供高效、节能、便捷、安全、舒适、环保、健康的建筑环境。
环宇本着务实、团结、精干、高效的企业精神，以高层次高素质的管理技术和经验丰富的施工队伍为基础， 秉承“以用户为中心，以质量和信誉为基点”的原则，以“诚”、“信”为商业信条，在各界人士的关爱，依靠自身的努力下，企业取得了良好的发展，承接了多项智能化、自动化控制和计算机系统的服务项目，在业界打下了扎实的基础，赢得了良好的商业信誉。
公司注册资金壹百万元整，现有人员20余人，80%以上具有大学本科以上学历，其中中高级职称的人员5人,工程师职称人员10人，公司视人才为企业宝贵的财富和资源，实行股权激励制模式，实现了员工持股，使员工真正和企业共同成长，共同分享成就，同时与多所著名大学建立合作伙伴关系，帮助员工进行职业生涯的规划。
环宇智能将始终遵循合作创新和专业服务的方向，持续提升核心竞争力，为客户创造更大价值。

1.2、公司服务目标
合肥市环宇智能工程有限公司服务目标是为企业量身定制一整套适合企业自身的集成系统方案，方便客户更好的管理与维护。

二、 计算机网络解决方案

2.1 客户背景
随着信息化高速公路到来，越来越多的中小型企业加快了信息化的进程，纷纷组建信息化网络，以提高工作效率、但是以前由于包括成本，专业等各方面的原因，使的众多的中小企业面临着网络系统脆弱，因此导致网络故障所引起的成本损失已经不可计数，逐渐成为中小企业灾难性的问题。环宇智能推出了一整套网络解决方案，助企事业单位的建设一个高速稳定的网络，提升企事业单位的工作效率。

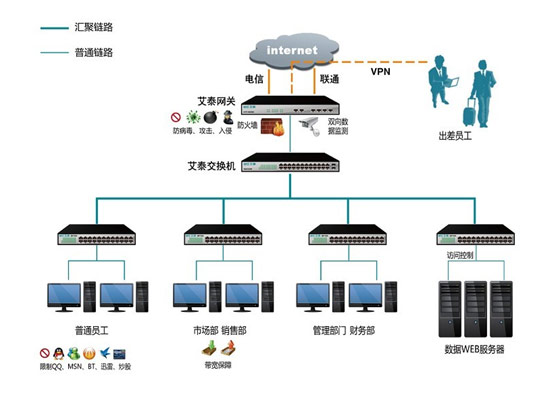

网络拓扑图



2.2 网络需求

上网行为管理：随着网络中各类热门应用的频繁出现，不加管控的网络已经给中小型企业带来了不少困扰，员工上网聊天、炒股、在线视频等网络活动，影响了网络资源，降低员工的工作效率，在一些关键部门，还带来了不少的信息安全隐患。因此中小型企业在建设网络的时候，需要很好的管控员工上网行为，成为中小型企业的首要任务。

网络安全：随着Internet技术发展，各种病毒、网络攻击日益突出；企业的核心信息泄密，因此中小型要求网络具有很强攻击防护功能，保证网络的安全稳定的运行、保证机密信息的安全。

权限管理：中小型企业有各式各样的分工，采购、销售、市场、财务、客服、研发等，不同部门各施所职，权限各有差异，需要网络具有丰富的VLAN功能和PPPoE上网认证以满足权限划分的需要，对不同部门网络进行相互隔离，防止越权访问，保护重要信息安全。

管理维护简单：中小型企业网络较为复杂，对网络可管理性与可维护性要求较高。


2.3 方案特点


安全稳定可靠：艾泰网关性能强大，内置强大攻击防护功能，有效防止各类网络攻击，保证出口安全可靠；

上网行为管控：艾泰网关轻松管制P2P、在线视频、大文件下载等不良应用所占用的带宽，保障OA、ERP等办公应用获得足够的带宽支持，提升上网速度和网络办公应用的使用效率。精细管控所有与工作无关的网络行为（QQ、MSM、阿里旺旺、飞信、各类游戏等），并可根据各组织不同要求进行授权的灵活调整，包括基于不同用户身份差异化授权。支持基于网站黑白名单的过滤策略，可限制员工对各类网站的访问权限，避免访问恶意网站带来的潜在危害。

局域网高速稳定：环宇智能提供一站式网络解决方案，环宇智能提供各种型号交换机，全千兆管理联动交换机支持ARP防护、DoS攻击防护功能，保证内网安全可靠；完善VLAN功能，轻松抑制广播风暴、MAC地址攻击，有效利用网络带宽，并能有效隔离办公网络，防止内网攻击。生成树协议，有效的防止环路。

智能流量控制：艾泰网关能智能分析上网主机情况，对带宽进行自动调配，在网络繁忙时自动抑制占用大量带宽的数据流量，保证其他用户可以顺畅上网，在网络空闲时允许用户突破限速规则进行高速下载，有效利用网络资源。

灵活的VPN：大多数艾泰网关均支持IPSec/PPTP/L2TP等多种协议的VPN功能，可帮助企业在Internet上建立多端点之间安全的数据传输通道，使得远程用户、公司分支机构、商业伙伴及供应商与公司的内部网络建立安全连接，满足远程通信需求。

联动管理：艾泰设备支持联动管理功能，登录其中一台设备即可实现对整个网络中的艾泰设备进行配置、重启等操作。

管理维护简单：人性化界面，实时流量监控，流量使用情况分析排行，轻松掌握网络资源分配情况设备支持全中文配置界面，支持配置导入与导出，管理维护简单，操作方便。


三、  闭路监控系统

3.1 系统概述
闭路监控系统是安全保卫工作的重要组成部分，也是楼宇自动化管理在安全保卫工作中的重要体现。硬盘录像监控系统能够对入侵者做到快速反应，并及时发现和抓获罪犯，对犯罪分子具有强大的威慑作用，同时又能够及时出现事故隐患，预防破坏，减少事故的发生。在现代化技术高度发展的今天，犯罪更趋智能化，手段更加隐蔽，加强现代化安防技术就显得尤为重要。
电视监控系统的作用是利用前端的摄像设备，把被监视场所的图像内容传送到监控中心，使被监控场所的情况一目了然；它还可以把被监视场所的图像及声音全部或部分地记录下来，为日后对事件的处理提供方便的条件及重要依据。

3.2 系统设计
本系统的主要目的是建设一个完整、集成、可靠、易操作的公司厂区闭路电视监控系统，并与防盗报警系统进行联动，使其作为一个有机的整体对建筑群监控、报警和管理。
本方案根据目前主流监控技术特点，选择了数字硬盘录像机加视频矩阵的组合方式，充分运用数字视频技术、计算机通信技术、网络技术和相关系统及设备，采用由摄像机、嵌入式数字硬盘录像机、电视墙等设备，采用实时动态监控、记录查询、网络传输、授权访问、资源共享、全数字化集中控制等方式，实现对厂区内重要目标、重点区域、出入口、办公楼走道、公共场所等实施全面覆盖、不间断、无盲点监视。按设计规划目标，将监控图像实时传输到门卫室监控中心，通过图像资源和整合、共享，实时、清晰、直观地了解和掌握监控区域的现场动态，充分发挥系统在打击、预防、处置突发性事件优势和创建平安环境中的作用，建设一个完整、集成、可靠、易操作的公司厂区数字监控系统。
本次方案设计公司厂区前端摄像机的监视信号通过传输线缆进入监控机房，监控中心通过数字视频网络管理系统主机或矩阵控制键盘对系统进行集中控制、管理、统一规划和调配资源。同时，系统支持TCP/IP网络管理查询。录像资料以数字方式保存，可以设置不同时间段自动启动或关闭录像功能，通过合理的设定，系统硬盘可以保存重要的数据图像30天；支持动态侦测录像功能，摄像机可选择在侦测到有移动物体时才进行录像。
监控点设置
为了保证厂区能够在现代化的管理设施下正常、安全的运转，保障厂区不受不法分子侵害，避免事故的发生和提高管理效率，需建设一套严密、细致、现代化的监控系统。经过仔细核对图纸，我方决定主要针对以下位置进行集中监控设计：
Ø         监控办公楼主出入口、过道、财务室的情况及监控办公楼四周外围的情况；
Ø         监控1\2\3号厂房生产安全和出入口的情况及监控厂区四周围墙的情况；
监控中心设计
本次监控中心的设计需与甲方终商量，根据我公司多年的设计、施工经验，建议将监控中心建设一个大气、完美的控制室。现已出具效果图供贵公司进行选择，前端摄像机的监视信号通过传输线缆进入监控机房信号分配设备，一路信号进行嵌入式硬盘录像机进行数字监控，另一路进入电视墙进行大屏幕显示，其中管理主机集中控制、管理、统一规划和调配资源。
综合上述，系统设计中主要有以下功能：
         通过前端摄像机可对厂区域进24小时观看，所有摄像机配备夜视功能，当晚上灯光很弱的情况下，也可对其区域生产设备进行察看；
         传输部分采用线管结合的方式敷设，其中视频线具有抗干扰，信号好功能。
         监控中心选用监视墙显示方式，具有回放、远程观看，记录调查等功能


四、  红外报警系统
4.1、系统设计说明在中粮集团（巢湖）分公司厂区四周围墙布置红外对射探测器，为工业园的安全建立更稳固的防线。报警主机、探测器产品建议采用  日本艾礼富  品牌。
1、    防盗报警控制中心设在监控中心内；
2、  线缆施工说明：电源由监控中心电源箱供出，电源线全程采用RVV-2×1.0双绞护套线；信号采用RVV4*0.5的屏蔽双绞护套线。所有线缆均采用　扬州联昌　品牌，该品牌线缆质量可靠，通国家质量检测认证。
3、  具体点位表分布如下：

4.2、系统产品简介
报警主机（AL-7480D）

功能介绍：
Ø         报警主机可以接32路报警探头输入，8路可控制开关输出，DVR计算机系统可对报警进行单个或全部探头的布防、撤防、查询及开关控制等；
Ø         功能:32路报警输入，32路开关输出(常开)；
Ø         联动方式：由主机软件支持决定；
Ø         主要特性：在本设备中采用抗干扰性强的MICROCHIP的PIC单片机，硬件看门狗，在强干扰时可自动复位CPU，抗干扰能力极强。可以接32路报警探头，开路、短路都报警提供通讯协议。16个主机地址设定，多设备可通过RS485级联(需软件支持),多可接96个报警探头输入。
Ø         室外四束对射红外探头（50米\150米\250米）|

对射探头由一个发射端和一个接收端组成。发射端发射经过调制的两束红外线，这两条红外线构成了探头的保护区域（图1）。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警（图2）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图3），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。ABH是日本ALEPH的产品，具全天候的防水外壳，透过调节主板位置及改变透镜方向选择普通及防宠物模式。对其灵敏度和报警周期可以调节。本方案选用的探测器有探测范围室外为50米\150米\250米。


五、   巡更系统方案

一套完整的巡更系统包含几个部分：巡更棒OCOM-PA1602、通讯座OCOM-PBU320、地点信息卡PID2;客户也可以根据需要选配人员信息卡PID-KEY。|

  巡更棒技术参数
【工作方式】感应式                 【数据容量】大可存储2000条巡查记录 【通讯方式】通过通讯座采集棒内数据 【产品封装】不锈钢封装
 【触点开关】无                     【温度钮读取】不支持
 【尺寸大小】L165 × 24.5 mm        【重量】230g
 【电源】一节3V锂电池(CR123A)

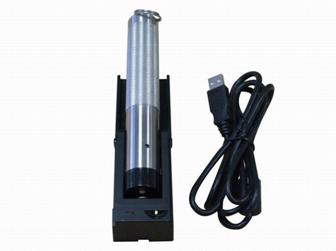

 通讯座技术参数:  USB口通讯座OCOM-PBU320
 【通信接口】USB      【产品尺寸】158×121×58mm    【产品重量】400g
 【功能特点】采用微计算机设计，用于巡更棒(PA1602,PA1608)与计算机之间的通信，登记信息卡、设置巡更棒、收集巡更棒数据、清空巡更棒数据等作用。

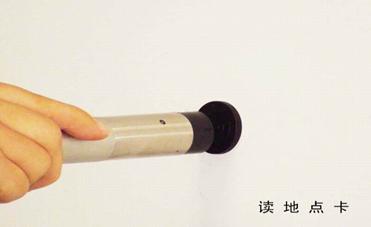

  地点信息卡
 【用途】用于标识巡查地点
 【说明】一种感应式地点识别卡，内部存有巡查点编号。采用玻璃或塑胶外壳封装，具有防水、防磁、防震功能，可安装在任何地方，不受环境影响；无需供电、连线，可用强力胶或双面胶安装在墙壁、电线杆或树上，巡查点的设置增减十分方便。与感应式巡更棒、通讯座配套使用。

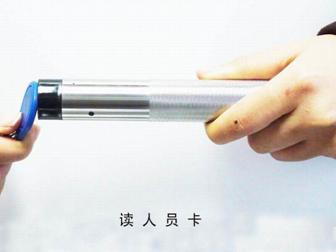

 人员信息卡
 【用途】用于识别巡查人员
 【说明】塑胶外壳封装，防水、防磁、防震、耐高温和低温性能特别好,无须电源。与感应式巡更棒、通讯座配套使用。
 工作原理
在需要进行巡检查的地方安装信息钮(卡)，信息钮(卡)中贮存了巡查点的地理信息，巡查人员手持巡更棒，到达巡查点时只须将巡更棒靠近装在墙上（或其它支撑物上）的信息钮(卡)，听到“嘀”一声响，红绿灯亮一下，即把到达该巡查点的时间、地理位置等数据自动记录在巡更棒上。巡查员完成巡查后，把巡更棒插入通信座，将巡查员的所有巡查记录传送到计算机，系统管理软件立即显示出该巡查员巡查的路线、到达每个巡查点的时间和名称及漏查的巡查点，并按照要求生成巡检报告。
管理软件
运行平台为WINDOWS98/2000/XP操作系统；全中文菜单和帮助系统，人机接口友好，操作
使用简单。具有如下功能：巡查人员登记、巡查点编辑（包括巡查点增减，巡查点名称和编号的更改）、巡查时间设置、巡查任务设置、巡查记录读取、记录数据处理（存盘、打印、查询等）、系统管理（密码更改、串行口选择）等功能。



六、  背景音乐系统

6.1 系统概述
本次设计的背景音乐系统具有背景音乐广播、公共广播、语音广播等功能。由音源、功率放大器、广播话筒、扬声器等构成。该系统用于整个办公楼，生产车间，平时可在公共区域播放背景音乐。所有背景音乐自动循环播放，发生火灾时，可人工控制兼作事故广播使用，指挥疏散。系统的设计，必须考虑使用场所的特性、噪音水平、空间大小高度，并根据扬声器的扩散角度、声压等级和额定输入功率，确定扬声器的数量。根据公共广播系统的功能要求，播放的音乐必须以听音乐的人意识不到声源的位置，具有刺激性小的使人快感的音质；进行公共广播时，是以听音的人能听到清晰、准确的声音为设计目标。
6.2  系统结构拓朴背景音乐系统结构如下图所示：

七、会议室系统

7.1、系统概述当今时代，以信息技术为代表的高新技术对各行各业渗透越来越广，也越来越深，会议室系统也不例外，正由信息技术全面改造，从传统的模拟技术向数字技术转变。采用世界上先进的信息技术、投影技术、音响技术等，以科学严谨的方法结合工程实践的经验，做出集多媒体大屏幕投影系统、专业会议音响系统及远程视讯会议系统为一体的全套解决方案。整套系统具有高档次、高稳定性和广泛的兼容性，以及多功能、高音质、保密可靠等特点，该系统的建成将使公司的综合会议系统达到国内智能化多媒体会议室水平。
7.2、系统设计目标随着科学技术的不断进步，计算机网络技术的高速发展、多媒体传播方式的运用，各行各业的内部与外部的信息交流，已突破时间和空间的限制，为了满足用户的信息资源的交流、传播、演示等诸多设备的管理和应用要求，制定其多功能会议控制系统设计目标。
公司会议、投影、音响扩声、采用世界先进的技术和设备进行设计、施工，充分体现现代化、高效率的办公特点，符合面向21世纪与新的发展形势下当地经济的发展与形象要求，并且所采用的技术在5-10年内不会被淘汰。
① 信息化、智能化、合理化，既能满足各类现代高级信息多媒体会议的要求，又可以进行教育培训或举行适当的文化娱乐活动
② 设备配置是中高档级别的，无论是音频、视频或者控制系统，所选关键设备的品牌都为该领域应用广泛的知名品牌，这些设备的先进性、优越性和可靠性受到业内的一致推崇。
③ 系统设备的配备简洁合理，无重复累赘，操作方便，每个设备都能充分发挥其作用，且具有相当的持久性，体现了现代多媒体会议室的特点。
④ 此外，智能系统为用户提供一个方便的操作手段，在重要的会议进行时，不至于由于使用了众多高科技设备、提供了众多功能而造成系统操作复杂、局面难于控制或操作上手忙脚乱的尴尬局面。
7.3、系统结构拓朴

7.4、系统设计说明及功能本次设计主要是公司办公楼的一层和四层会议系统。其中会议系统包括会议扩声系统、显示系统、讨论系统，每个会议室分别按面积的大小和实际功能的要术来设计。其中一楼大会议室设计有扩声系统、投影显示系统、会议讨论系统；四楼小会议室设计主要有投影显示系统。
每个会议室都设备都设计有单独的控制，完善的设备和强大的功能使会议室发挥出一流的效果。
为实现上述功能，依照功能划分应包含以下几个部分：
图像显示系统
在进行会议时，需要显示有关资料内容，应有一套显示系统，可显示各种信息（如：各种资料、实物投影、培训情况、CD、DVD、会议场景、电子白板的书写内容等）和所有计算机输出信息（显示MIS的内容），还可以显示现场各种演示、各种信息介绍和技术培训上应用。图像播放利用录像机或DVD机及PC多媒体机器的同时，另配备投影机及白雪电动幕。电动幕悬挂于主席台墙壁正中央，这样与会者在不同角度都可以清晰的看到投影图象。
在视频系统中我们选用的投影机品牌为  日本SONY  ，设计投影画面为150”， 100”，该投影机为高分辨率、高亮度的液晶投影机。
投影幕采用  江苏 红叶  遥控电动升降产品，投影画面为150”，反光率高，可达2倍以上反射率，十分适宜于受照明灯光影响的场合。
通过视频系统的设备贯通，该投影机可即时切换播放下列图像内容：
手提式电脑或其它电脑显示屏中的画面；
VCD、DVD、MVD、PDVD等镭射光盘；
音响扩声系统
整个音响扩声系统由音源设备、控制设备、音效调整处理设备（数字效果器）、调音台、放大设备（功率放大器）、声音还原重现设备（音箱）组成；
音箱是按照声场均匀的摆放设计，主音箱采用主音箱吊挂在会议台口上两侧，会议室上摆放两返听音箱用于会议室返送，会议室两侧和后面壁挂安装四还绕音箱。
扩音系统实现会议的扩声、适合多向发言会议方式（如：领导作报告，与会者发言提问）。该系统具备声音处理功能，通过调音台、均衡器等设备可降噪音、防啸叫，避免环境噪声对扩音的影响。采用主、副对称方式，使语音、乐声均匀分布在会议室，这样声场分布均匀，保证了良好的会议气氛和多功能厅装饰上的美观；整个扩声系统以高质量的语言清晰度为目标，同时在会议前后播放音乐时也具有较宽的频响和音乐的柔谐度。‰
扩声音箱分别采用 BMB/ 日本  品牌，型号为455，系统采用  YAMAHA 品牌产品作主控，有源重低频音箱的输出接口，FM/AM电台接收，DTS和AC3的数字解码，多种模式的音效处理。
会议讨论系统
要求系统由软件和硬件组成，采用CPU程序编辑控制，高保真的线路设计，使音质原音重现；内置过滤高低音频功能，以控制麦克风输出讯号；系统单元自动检测、创新发言模式设置、发言限时功能设置、系统海量视频预置等功能，实现操作直观简便的视频跟踪讨论型会议系统。


八、  一卡通系统设计


8.1 一卡通系统概述
一卡通系统根本的需求是“信息共享、集中控制”，因此系统的设计不应是各单个功能的简单组合，从统一网络平台、统一数据库、统一的身份认证体系、数据传输安全、各类管理系统接口、异常处理等软件总体设计思路的技术实现考虑，使各管理系统，各读卡终端设备综合性能的智能化达到系统设计。
本方案系统主要采用由西奥科技（香港）控股有限公司提供的一卡通国际品牌西可系列IC卡考勤机、门禁机、消费机及相关周边智能产品。主要包括IC卡考勤、IC卡门禁、IC卡消费、人事系统、薪资系统、水控系统等子系统工程。


8.2 一卡通系统的结构


硬件结构

软件结构

人力资源模块:人事管理、行政管理、宿舍管理、合同管理、保险管理、招聘管理、培训管理、物品领用管理等
薪资核算:计时工资、个人计件、集体计件
自主查询:个人自助查询、经理领导自助查询、日常宿舍登记
考勤:年假管理、加班管理、考勤二次开发、考勤事务管理，支持自动套班，自动排班，规律排班，以及任意班等功能
门禁:电子地图、访客管理、出入实时监控
消费:订餐（写IC卡订餐、触摸屏自动订餐、实时刷卡订餐）；补贴（多月累计补贴、清零补贴、根据补贴方式自动生成补贴名单、支持EXCEL导入补贴名单）；消费（IC脱机消费、ID实时消费、实时计次消费）
水控:流量计费、时间计费

九、  售后服务承诺书

坚持质量第一，用户至上的精神，维护本公司的声誉，确保工程项目及产品售后服务发挥其应有的效能。我们的宗旨是：“接一个项目，留一件精品；做一个工程，树一块样板！”
合肥市环宇智能工程有限公司依托全面扎实的技术和丰富的经验，为用户提供从系统咨询、系统设计、系统开发和系统维护的全方位、全过程的服务。同时，充分利用现有的培训测试环境以及在多年实践中积累的系统维护和应用开发经验，为用户提供全方位服务。
9.1、售后服务部门的人员配备、技术力量合肥市环宇智能工程有限公司一向以服务优异而取胜，以服务为先导，使顾客完全满意是公司的一贯宗旨。
首先，公司拥有多名的熟练、高水平的技术服务人员，他们都有着大量的实际工作经验，能迅速发现和解决问题。而且公司建立了多通道的服务途径，如24小时热线电话、WWW服务器、E-mail、即时现场服务、定期现场服务、轮班巡查等。
其次，公司建立了一套完善的技术服务制度，包括对发现问题的处理流程和对技术服务人员的管理；为用户提供专线服务电话和投诉电话；为用户提供必要的现场服务等等，充分保证了技术服务的高水平和及时、快捷。
环宇想用户之想，动用大量的资金建立了一个十分齐备的备件仓库，以方便用户的售后维护工作，同时减轻了用户的备件资金压力。对常用的零部件和设备，公司准备了大量的备件，保证满足用户的不时之需；同时对某些关键的高价产品和替代用的新产品也准备了备件，真正充当用户的“保护人”和为用户排忧解难。
售后服务部经理：负责项目出现的任何问题处理、统筹安排本部人员，及与公司总部协调，以满足运营单位的要求。
技术工程师：由专业技术主管、调试工程师组成，负责项目的所有出现的问题，能够及时奔赴现场，并迅速处理。
专业技工：负责接收处理系统出现的问题，并配合服务部专业工程师进行工作。能够及时奔赴现场，并迅速处理。
24小时售后服务电话
        工作时间：0551-3622263（周一至周五8:30-17:30）
        非工作时间：13655559363（24小时）


                                         合肥市环宇智能工程有限公司技术部
