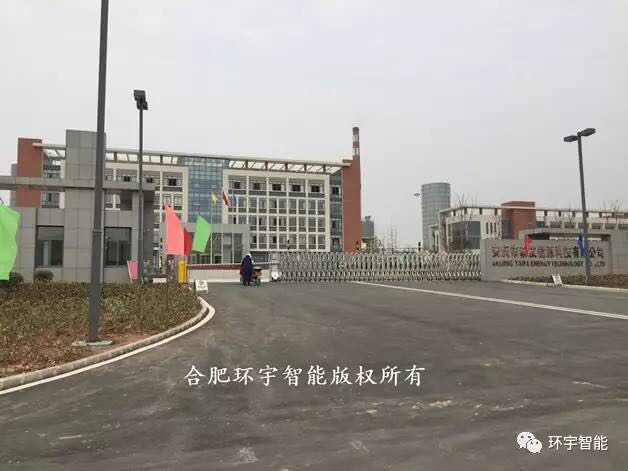

公司简介

安庆市泰发能源科技有限公司成立于2010年元月，注册资本2.069亿元。是第一家落户于安庆化学工业区的民营高科技石油化工企业。经安庆市发改委立项批准，公司在安庆化学工业园核心区域投资建设“60万吨/年液态烃综合深加工项目”。项目主要是利用安庆地区丰富的液化石油气资源为原料、采用国内先进技术生产汽车燃料添加剂和精细化工系列产品。项目总投资23亿元，年加工液化气60万吨，年产值将超过50亿元。

项目分三期建设，一期项目自2011年3月3日破土动工，截至10月底已累计完成项目投资5.9亿元人民币。目前一期项目中3万吨/年MTBE装置、5万吨/年芳构化装置和相应的油品输转贮运和公用工程系统已于2012年3月建成投产，主要产品混合芳烃、甲基叔丁基醚（MTBE）、丙烷、异丁烯、正丁烷、异丁烷和高清洁民用燃料等已陆续投放市场，截止10月底完成工业产值5.9亿元，上缴各项税收2100余万元；一期项目余下装置7万吨/年MTBE装置、15万吨/年芳构化装置、50吨/时蒸汽供热装置及其配套的油品贮运、公用系统主体设备和辅助设施已安装结束，于2012年8月份实现投料试生产。2012年实现产值58303万元，2013年主营业务收入203483万元，税收26784万元（含抵扣）。

二期32万吨/年工业异辛烷项目，总投资约5.07亿元人民币，已开工建设 ，将于2014年7月份建成投产。

技术要求

（1）所有网线需达到6类线标准，电话线缆参照电信标准；

（2）RVV摄像机供电线缆不低于2.5；

（3）前端摄像机接线尾线需套软管、具备良好防水效果；电源必须使用防水电源。

（4）所有摄像机应为新技术支持星光级、H265编码等、像素200万以上；

（5）为保证设备兼容性和稳定性，所有摄像机、拼接屏、拼接控制器、流媒体服务器、监控核心交换机、接入交换机、POE交换机、硬盘录像机统一海康威视及配套设备（海康威视），网络交换机设备品牌（华为）线缆品牌选择国家十佳品牌或海康威视品牌。

（6）所有设备线路汇聚点，应预留负载，不可大化使用设备容量及端口速度。

（7）所有线路中间禁止连接、包接、绕接，需一次铺设中间不可有断线重接。

（8）如有线路需要地埋深度不小于50CM,布线，地面开挖后须恢复原貌。

（9）系统图像信号传输速率快、图像清晰度高，稳定准确，字符清晰，图像无抖动、无动画、无丢帧、无纹波干扰，图像无错乱及叠影现象。

（10）硬盘存储的录像时间不得少于30天、部分重点区域90天。

（11）系统供电要求

供电线路须具有抗干扰能力，切断干扰的传输途径；强电弱电分开架设。室外线缆全部走桥架。

机房设置机房系统电源配电箱，配电箱具有电源切换、防雷、配电、过载及短路保护功能，可自动/手动切换，满足设备、照明、UPS、ED显示、维修插座等使用。

（12）传输及电源线路布线符合行业规范（JGJ/T16），用护线管（PVC管或线槽）保护。强电弱电分开架设。

（13）按照甲方的要求提供布点、线路施工图纸及总体设计方案。

（14）整合现有监控系统所需设备、参数及技术指标一览表

（15）技术方案须经现场论证测试

（16）一期监控区域为防爆区域、提供产品现场安装施工要达到防爆验收标准。

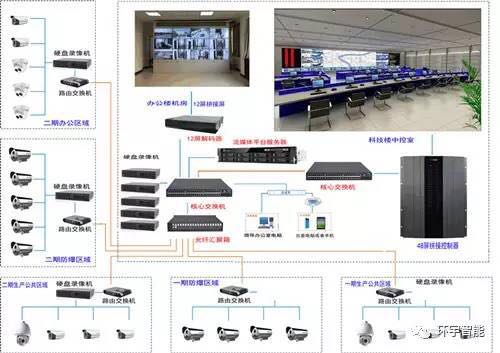

系统设计图

设计方案

1.科技楼监控系统

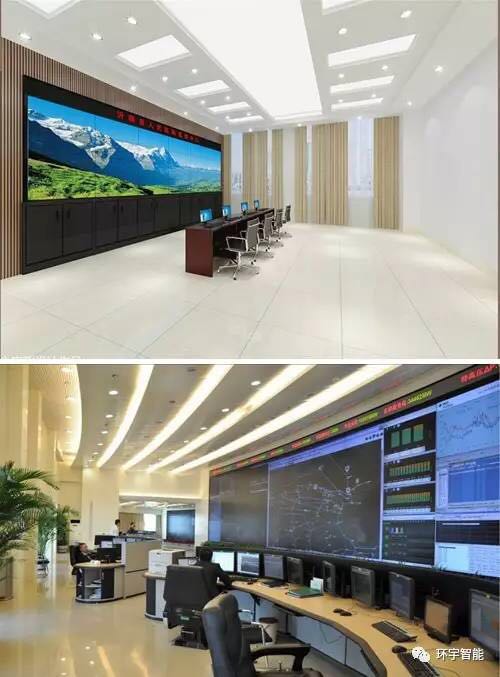

（1）科技楼中控室架设一套独立3*16块（单块屏幕为46寸超窄边高亮度海康威视）监控屏幕墙。电视屏幕墙尺寸约为：2.5M*18M左右，由于屏体效大电视墙结构要求标准为：采用高强度钢材或铝合金材电视墙框架：采用2.0mm优质冷轧钢板、电视墙面板，内立柱；采用2.0mm优质冷轧钢板、电视墙托板，门板；采用1.8mm优质冷轧钢板。电视墙与主体墙预留空间便于大屏散热和后期检修，电视墙后支架与主体墙固定防止大屏前倾。电视墙与操作台管理服务器之间铺设控制线缆，流媒体服务器、拼接控制器、管理电脑等）。屏幕墙可任意拼接、可接入监控摄像机及控制管理系统。

（2）科技楼二三楼楼道安装吸顶音响（天花喇叭及线管材）安装暂定数量为8个天花喇叭和功放、广播系统要求接入现有办公楼广播系统。

（3）科技楼综合布线（含网线88个点位、电话线60点位、电脑配线架、电话配线架、分控机柜、电脑交换机、电话交换机、核心交换机）。

（4）机房建设（总机房铺设主光纤、50对大对束、广播主线缆、42U服务器机柜（600*1000*2020mm）2台、防静电地板50平方左右（沈飞、比欧姆）、一二三级地凯防雷接地系统对所有设备的接地保护）。考虑总机房与科技楼之间室内管网的铺设、室内管网的铺设。

2.一期监控系统

（防爆设备区域暂定10台防爆型网络高清摄像机、室外公共区域加科技楼公共区域暂定52台网络高清摄像机、2台球机）具体数量根据现场定点定位，适当优化调整。

（1）原一期监控64路监控线路重新规划铺设，过路部分尽量走桥架、由主机房引入主光纤和主电源至现场各分区防爆箱，全部摄像头采用分区域管理，分区箱内配置POE交换机、光电转换模块、防雷器、空开、保险等，前端摄像机采用POE交换机供电，从分区箱内铺设阻燃型六类防水网线，采用镀锌钢管及防爆软管敷设，每根镀锌管两端均采用防爆弯或者防爆直接，公共区域使用非防爆摄像机。

（2） POE交换机到摄像机之间网线不得大于90米，摄像信号防雷器位于前端防爆箱内，为保证图像信号稳定，防爆箱与摄像头之间的距离超过规定要求，合理规划防爆控制箱数量与位置。

（3）硬盘存储的录像时间不得少于30天、部分重点区域90天（暂定重点区域为32路监控），录像要求24小时*60天不间断循环存储；

（4） 本工程施工工艺采用标准规范化施工，线路采用主干+分支相结合的方式来现实，即主干采用单模光纤+RVV3*2.5平方电源线从总机房至各分控点，分支采用室外防水六类网线至各监控点位，监控单点正常功耗7W，红外开启功耗13W，配置千兆POE交换机均满足设备使用，从而保证整个系统稳定运行。设备箱内置光纤数据转换设备，预留光纤和网络接口.后期车间内增加监控只需要从附近设备箱布线,信号即传入总机房。系统具有很好的扩展性和先进性。

（5）利用一期原有监控立杆、拆除原有摄像与与支架、所有立杆重新做防锈处理。

（6）一期监控摄像头为防爆区域、提供产品现场安装施工要达到防爆验收标准。

3.手动防爆报警系统

（1）功能要求：在现场发现紧急事件、现场人员手动手动防爆报警开关，开启防爆声光报警器、报警信号传入总机房，总机房根据电子地图和报警键盘，快速锁定报警区域，快速安排人员处理紧急事件。

（2）防爆报警设备（暂定30个手动报警点）：报警主机、分区数据转换模块、防区模块、防爆声光报警器、手动防爆报警开关、防爆支架连接头接线箱、传输线缆与管材等。

4.监控机房增设流媒体服务器

（1）增加流媒体集中监控应用管理平台服务器。（iVMS-9800E-HY 保证二处机房正常存储与大屏显示外，其它八个分控点正常浏览（根据现场情况适合增加千兆交换机，保证图像流畅性）、支持500路视频接入、含中心管理服务模块、流媒体服务模块、网络存储服务模块、CS客户端服务模块、电视墙管理服务模块、硬件服务器）。

（2）所有分控系统集中从流媒体服务器获取、服务器硬件需按海康威视标准配置。

5.系统组网调试

（1）科技楼网络接口接入办公楼监控中心机房。

（2）科技楼所有电话接入办公楼监控中心机房200路程控电话交换机。

（3）全面调试所有监控设备及系统；调整硬盘录像机重新规划IP地址。

（4）科技楼屏幕墙信号来源从监控中信机房获取。

（5）调试检测核心交换机负载率及硬盘录像机网络负载率。

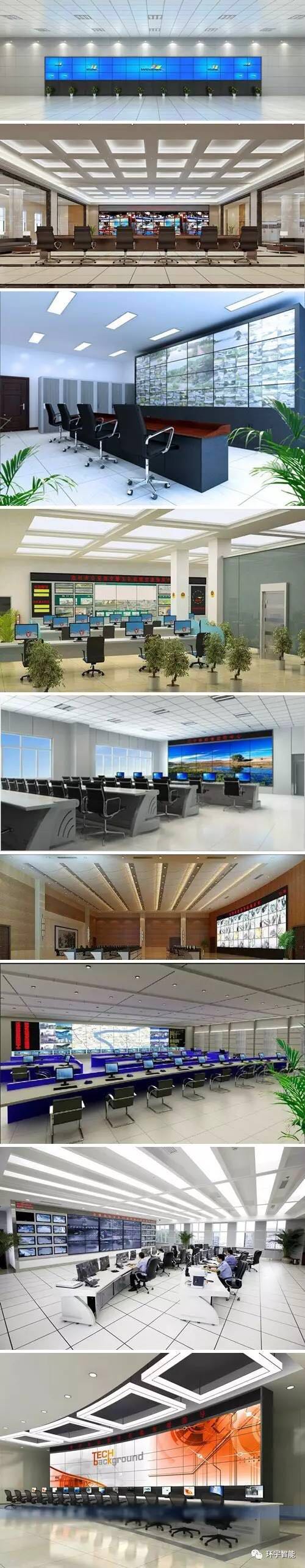

机房大屏设计效果图

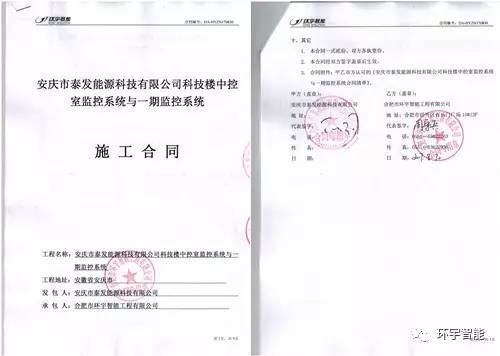

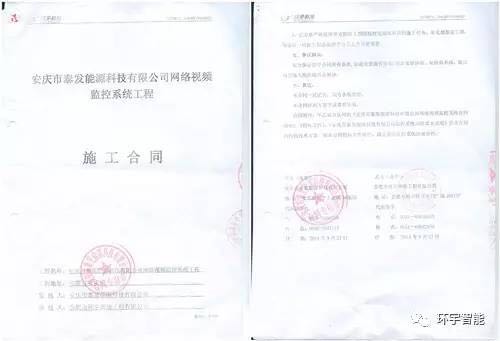

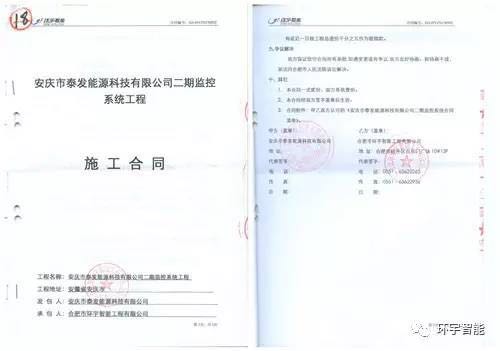

合作见证

14年合作

15年合作

17年合作
